| » macaze 2 cai |
| |

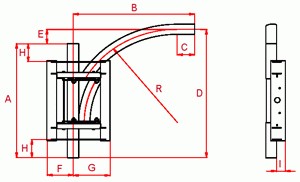

| Macaze cu sertar cu 2 cai la 90° |
|
| Macazele cu sertar sunt rezultatul cercetarilor efectuate de specialistii Mantion in domeniul conveioarelor aeriene industriale. Ele dau garantia unei functionari durabile si foarte flexibile, datorita folositirii rulmentilor cu bile. Datorita robustetii lor sunt destinate in special traficului greu. Gama produselor cuprinde macaze cu 2 sau 3 cai cu actionare manuala sau pneumatica, la 45° sau 90° |
| |
 |  |
| Profil |
Ref. stanga |
Ref. dreapta |
A |
B |
C |
D |
E |
F |
G |
H |
I |
R |
| 9030 |
9301GCS |
9301DCS |
580 |
700 |
100 |
770 |
190 |
123 |
193 |
83 |
27 |
600 |
| 9040 |
9401GCS |
9401DCS |
580 |
700 |
100 |
770 |
190 |
139 |
192 |
83 |
27 |
600 |
| 9050 |
9501GCS |
9501DCS |
735 |
700 |
100 |
827 |
92 |
150 |
213 |
110 |
50 |
600 |
| 9060 |
9601GCS |
9601DCS |
810 |
910 |
110 |
1027 |
217 |
166 |
248 |
115 |
56 |
800 |
|
|

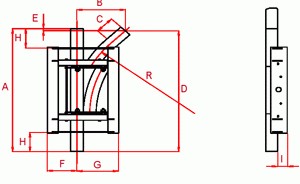

| Macaze cu sertar cu 2 cai la 45° |
 |  |
| Profil |
Ref. stanga |
Ref. dreapta |
A |
B |
C |
D |
E |
F |
G |
H |
I |
R |
| 9030 |
9301GS |
9301DS |
580 |
246 |
100 |
665 |
85 |
123 |
193 |
83 |
27 |
600 |
| 9040 |
9401GS |
9401DS |
580 |
246 |
100 |
665 |
85 |
139 |
192 |
83 |
27 |
600 |
| 9050 |
9501GS |
9501DS |
735 |
246 |
100 |
722 |
13 |
150 |
213 |
110 |
50 |
600 |
| 9060 |
9601GS |
9601DS |
810 |
312 |
110 |
870 |
60 |
166 |
248 |
115 |
56 |
800 |
|
|
| Comanda pneumatica |
|
 | Montaj se poate face sau pe dreapta sau pe stanga. Distribuitorul automat nu e inclus |
|
| Comanda manuala |
|
 | Tub de comanda manuala disponibil pe sasiu. Transmisia nu e inclusa. |
